配电系统设备相关知识及配电设备运行管理规程

大家都知道变配电运行中有很多的电气设备，电力是我们日常中必不可少的。那么涉及到的配电系统设备有哪些？配电设备运行管理规程有哪些？接下来小编给大家简单介绍一下。

一、配电系统设备简单知识介绍

1、三相交流电：

由三个频率相同、相位差互差 120 °角的交流电路组成的电力系统，叫三相交流电。

2、一次设备：

直接与生产电能和输配电有关的设备称为一次设备。包括各种高压断路器、隔离开关、母线、高压熔断器,母线、电力电缆、电压互感器、电流互感器、电抗器等、。

3、二次设备：

对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

4、高压断路器：

又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。它具有相当完善的灭弧结构和足够的断流能力。

5、负荷开关：

负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

6、空气断路器 （自动开关）：

是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。

7、电缆：

由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。

8、母线：

电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。

9、变压器：

一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

10、接地线：

是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。按部颁规定，接地线必须是 25mm 2 以上裸铜软线制成。

11、跨步电压：

如果地面上水平距离为 0.8m 的两点之间有电位差，当人体两脚接触该两点，则在人体上将承受电压，此电压称为跨步电压。最大的跨步电压出现在离接地体的地面水平距离 0.8m 处与接地体之间。

12、相序：

就是相位的顺序，是交流电的瞬时值从负值向正值变化经过零值的依次顺序

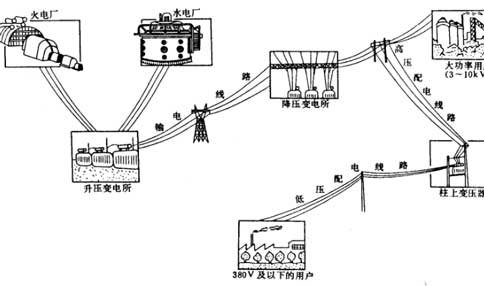

13、电力系统：

电力系统是动力系统的一部分，它由发电厂的发电机及配电装置，升压及降压变电所、输配电线路及用户的用电设备所组成。

二、配电设备运行管理规程

1、每天定期巡查供配电系统设备，包括（高、低压室、变压器室，发电机房），并将设备运行参数记录在供配电系统运行记录表上。

2、发现供配电负荷有显著变化或其他设备异常，应马上查找原因，并通知主管工程师安排处理。

3、用电高峰或潮湿天气期间，应每班两次关灯检查接头是否有过流放电现象，发现异常马上处理。

4、未经主管工程师同意，不得私自更改设备线路和运行设置。特殊情况下，须经主管工程师批准并做记录。

5、严格执行机房管理规定和交接班、值班规定。

6、高压工具应每年送供电局年检,年检合格标志贴在工具表面上。

7、与系统有关的钥匙集中放置在钥匙箱中，交接班时清点数量，发现缺失立即追究。外借钥匙应做好登记并按时追赶收。

上述内容是小编整理的关于配电系统设备相关，以及配电设备运行管理规程知识介绍。希望可以帮助到大家。感兴趣的朋友，欢迎收藏关注本站。
